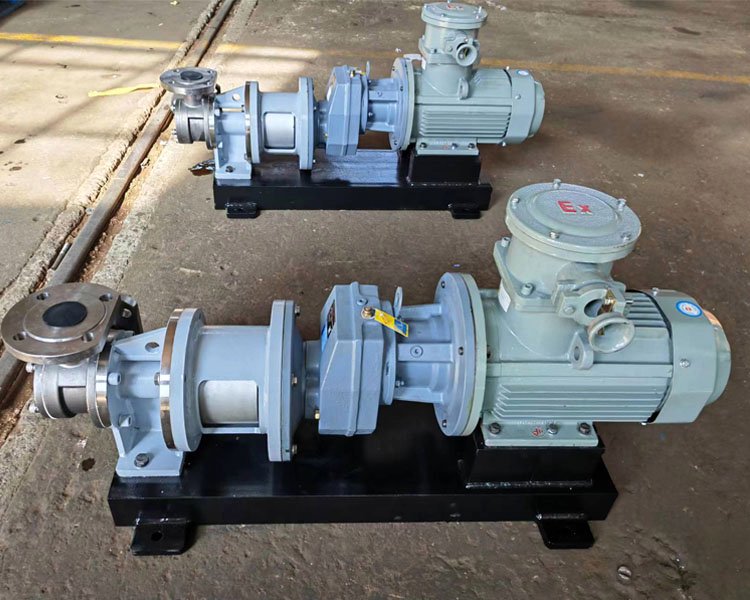

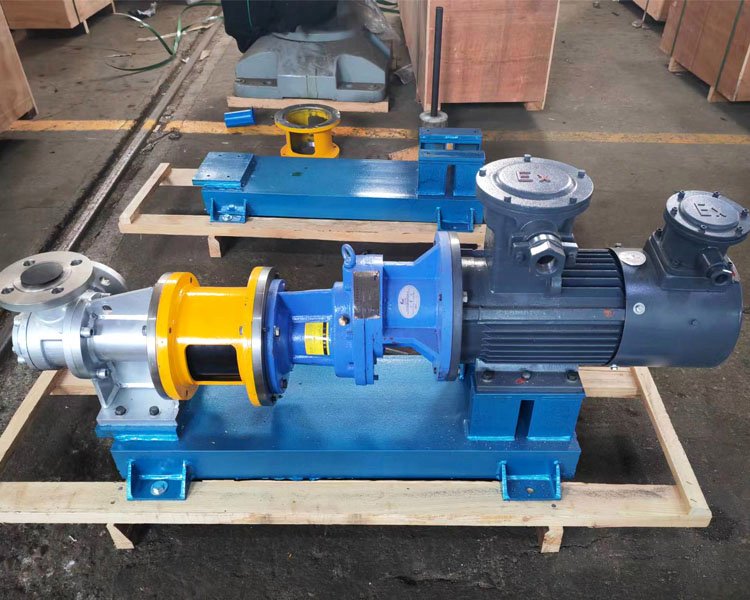

磁力密封內嚙合齒輪泵

磁力傳動內嚙合齒輪泵，泵體的泵腔內設置有相互嚙合的外齒輪與內齒輪，泵體上開設有連通泵腔的吸入口與排出口，外齒輪與主軸一端連接，主軸另一端連接有磁力耦合器；在排出口至磁力耦合器再至吸入口之間設置有冷卻回路，排出口的介質通過冷卻回路流至磁力耦合器對磁力耦合器降溫后再流回吸入口。本實用新型在泵的排出口至磁力耦合器再至吸入口之間設置了冷卻回路，利用排出口的介質作為沖洗液通過冷卻回路對磁力耦合器的內磁轉子及隔離罩進行降溫，防止內磁轉子及隔離罩溫度過高，保證磁力耦合器的正常工作，沖洗液在流過冷卻回路的過程中還對軸承進行了潤滑與冷卻，提高了軸承的使用壽命。

高粘度泵采用內嚙合原理，內外齒輪節圓緊靠一邊，另一邊被“月牙板’二隔開，齒輪同向轉動，無困液現象，結構   ，體積小，流量大，噪音低，壽命長。

不銹鋼磁力齒輪泵電機整機零泄漏、結構緊湊、外形美觀、體積小、噪音低、運行、使用縱方便。可廣泛應用于化工、制藥、石油、電鍍、食品、電影照相洗印、機構、工業等單位抽送酸、堿液、油類、貴重液、毒液、揮發性液體，以及循環水設備配套、過濾機配套。特別是易漏、易燃、易爆液體物抽送，選用此泵則   為理想。

銹鋼磁力齒輪泵電機整機以靜密封取代動密封，使泵的過流部件處于密封狀態，   解決了其他泵機械密封無法避免的跑、冒、滴之弊病。磁力泵選用、的工程塑料、鋼玉陶瓷、不銹鋼等作為制造材料，因此它具有良好的性能，并可以使被輸送介質免受污染可以稱之為無泄漏齒輪泵。

不銹鋼磁力齒輪泵電機整機安裝和使用

1、磁力泵應水平安裝，不宜豎立，對于要求垂直安裝的場合，電機務必朝 上。

2、起動前打開吸入管道閥門即可，若抽吸液面低于泵軸心線時，管道需配備底 閥。

3、泵使用前應進行檢查，電機風葉轉動要靈活，無卡住無異常聲響，各緊固件要緊固。

4、檢查電機旋轉方向是否與磁力泵轉向標記一致。

不銹鋼磁力齒輪泵電機整機使用注意事項

一、因磁力泵軸承的冷卻和潤滑是靠被輸送的介質，所以   禁止空動轉，同時避免在工作中途停電后再啟動時 所造成時空載運轉。

二、被輸送介質中，若含有固體顆粒，泵入口要加過濾網：如含有鐵磁質微粒，需加磁性過濾器。

三、泵在使用中環境溫度應小于40℃，電機溫升不得超過75℃。

四、 被輸送的介質及其溫度應在泵材允許范圍內（詳見附表）。金屬泵的使用溫 度100度-300度，粒度不大于30×10- 6m2/s的不含硬顆粒和纖維的液體。

結構特點

適用于輸送各種輕質、揮發性液體，直至重質、粘稠液體，甚至半固態液體。廣泛應用于石油、化工、油脂、涂料等行業。NCB型內嚙合齒輪泵。

系列高粘度轉子泵安裝及注意事項

1.按基礎尺寸做好混凝土基礎，同時予埋地腳螺栓。

2.在安裝前應對泵和電機進行檢查，各部分應完好無損，泵內應無雜物。

3.將機組在基礎上，在底板和基礎之間放成對楔墊，通過高速墊，找正泵的水平。

4.泵的吸入，吐出管路應有支架，不能用泵來支承管路，進出口管路徑應與泵進出口口徑相統一。

5.高粘度轉子泵磁力泵安裝時應先接   管，加滿液體后再接出口管，校正轉向，泵的   管道   與泵匹配，且總長不能超過5米。

6.安裝完畢，   后用手轉動聯軸器，檢查有無擦碰現象。

7.高粘度轉子泵磁力泵嚴禁抽取含有顆料的介質。

8.為防止雜物進入泵內，在   處應設有過濾器，過濾面積應大于管路截面積的3-4倍。

9.揚程高的尖在出口管路上還應該安裝逆止閥，以防突然停機的水錘破壞。

10.   泵的安裝高度符合泵的汽蝕余量，并考慮管路損失及介質溫度。

11.介質溫度過高時應對機封衣柜取冷卻措施，以防機封變形，靜環開裂。
