螺桿式電動卸油泵/臥式螺桿卸油泵

1、運用環境

設備配置集寧機務段，設備使用環境：海拔≤1500；工作環境溫度（℃）： -40℃～65℃（設備有具體要求的除外）；相對濕度：月平均不大于90％，高相對濕度不大于95%，連續工作制。

2、設備綜合要求

（1）設備的設計、制造、試驗、安裝、調試、包裝、標記等應符合國家與行業現行的有關法律、規范和標準。

（2）設備的所有儀器和儀表的度量單位全部采用單位制（SI）；所有儀器和儀表的設計及試驗應符合工業標準（ISO）及電工標準（IEC），設備附帶的儀表、計量器具等需提供合法有效的計量檢定證書及合格證證書。

（3）防護、環保等須滿足相關國家標準。

（4）設備須具有技術，結構合理、操作簡便、可靠、便于維護等特點。

（5）設備需要是全新設備（包括所有零部件、元器件和附件），能，，保質完成工作。

（6）設備需要具有足夠的剛性和耐用性，熱變形小，噪聲低，平穩性好。能夠適應24小時連續正常工作，且精度與性能穩定，易于保養、維修。

（7）設備的設計、制造與試驗應符合工業標準（ISO），度量單位全部采用單位標準制（SI）。

（8）設備選用的機械、電氣、電子元件及零部件等應符合新的國標、行業標準及技術規范要求。

（9）設備結構件焊接時，須選擇合理的焊接方法、焊接坡口、焊接材料及焊接工藝參數等。

（10）所有接線采用航空接插式簡易連接。按規定需設置接地裝置的設備，接地電阻≤4Ω，電磁兼容性能須能滿足電磁兼容通用標準工業環境中的抗擾度試驗及電磁兼容通用標準工業環境中的發射標準等標準要求。

（11）工作環境及噪音須符合ISO14001環保標準及OHSAS18001職業健康標準。

（12）設備金屬結構件除裝配表面和電鍍表面外，須拋丸除銹，達到Sa2.5級標準，并表面涂漆。

（13）設備外觀設計需要與周圍的作業環境相協調，設備及輔助設施的外觀須平整光潔、美觀大方，油漆類別按招標方要求執行。

（14）提供保證設備正常使用的備品備件、易耗品、專用工具，數量滿足質保期內使用要求。

（15）涉及需行政許可或符合國家相關強制性標準的，需提供相關資質、檢定合格證等證明材料，若涉及外購部件需提供相關的規格和生產廠家。

二、技術規格

1、臥式螺桿卸油泵

用于機車燃油輸送作業。

1.2主要技術參數 （下述注有產品規格型號的指滿足該產品的技術、性能指標相當于此型號，不代表指定生產廠）

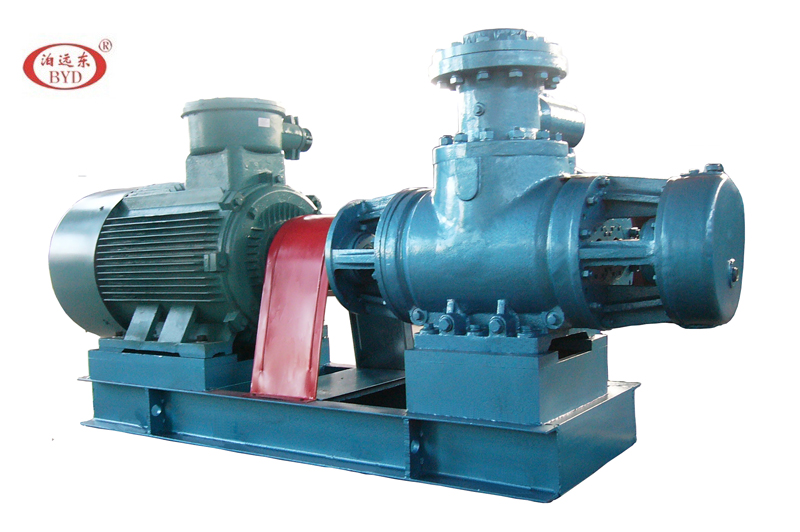

臥式螺桿卸油泵整套設備需包含：QR臥式雙螺桿泵、隔爆型三相異步電動機。

（1）W臥式雙螺桿泵：型號：W6.4ZK-100M1W73，粘度:<1000m㎡/S；流量80m³/h；吸入真空度：0.04MPa；壓力0.8MPa；介質溫度：<80℃，轉速1470r/min。

（2）隔爆型三相異步電動機，EX型號YB2-180L-4，22KW；380/660V，D/Y接；IP：55；防爆標志：EXdIIBT4；工作制：SI；效率：91.2%；轉速1470r/min；43.1/24.8A；50HZ，F(xiàn)級絕緣，并具有防爆合格證。

1.3設備功能要求

（1）設備的制造、安裝、運輸、試驗及驗收，應滿足國家、行業及設備工藝新技術標準和要求，符合總公司新的行業技術文件規定，并符合相關部件檢測試驗新工藝標準及技術要求，操作方便、靈活、簡潔實用。

（2）整套設備在既有設施基礎上進行利舊安裝，不再進行基礎土建等施工（具體安裝情況、設備技術參數需廠家到二連車間進行實地考察、校對等），新購設備需與既有設備、設施配套（既有設備管徑：100mm）。

（3）轉子液壓平衡，振動小，噪音低。輸出穩定，無脈動。

（4）具有自吸能力。

（5）零部件采用通用性強的系列化設計，具有多種安裝方式。

（6）結構緊湊，體積小，重量輕，可在較高轉速下工作。

（7）使用簡單，計量精確，自動化程度高，符合車間連續高強度流體輸送要求。
